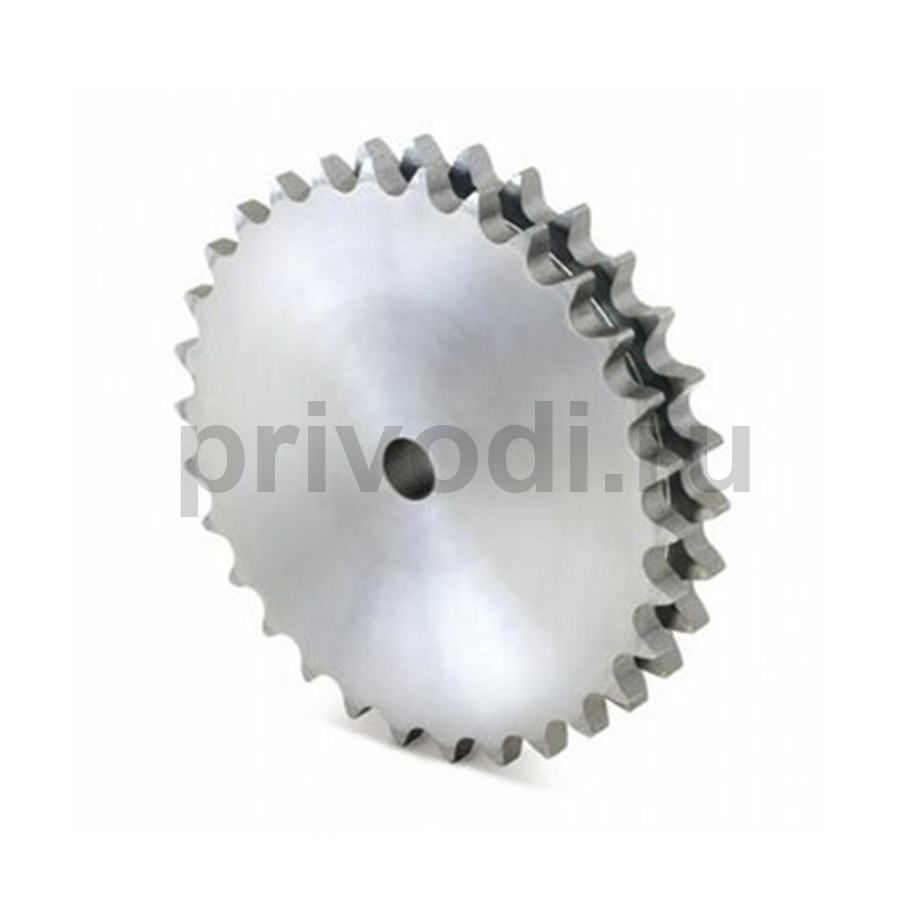

Звездочка 24В-2 без ступицы, под расточку, Z=57 и иные, представленные звездочки от зарекомендованных поставщиков, полностью отрабатывают заявленный торговой маркой ресурс.
Звездочка 24В-2 без ступицы, под расточку, Z=57 и прочие цепные звездочки, мы самостоятельно проверяем опытным путем на заявленные характеристики, приводные части от разных производителей и держим на складе проверенную продукцию. Небольшие сроки поставки.
Звездочка 24В-2 без ступицы, под расточку, Z=57 – технические характеристики
d e, мм | 706,5 |
d p, мм | 691,63 |
D1, мм | 40 |
Диаметр ролика цепи | 25,4 |
Исполнение | под расточку |
Кол-во зубьев, Z | 57 |
Кол-во рядов | 2 |
Материал | Сталь 45 |
Радиус закругления r3 | 38 |
Расстояние между пластинами цепи | 25,4 |
Страна изготовитель | Италия |
Фаска C | 4 |
Шаг | 38.1 (24B) |
Ширина зуба В1, В2, В3 | 72 |
Ширина зуба звездочки b1 | 23,6 |
